箱式爐爐溫均勻度測量方法
箱式爐爐溫均勻度怎么測定？
箱式爐爐溫均勻度測量方法
| 序號 | 名稱 | 測量范國 | 技術要求 | 備注 |
| 1 | 測濕儀器 | (0~1 30oy℃ | 不低于0.02級 |
也可使用準確 度或擴展不確定 度不大于技術要 求的其他測量 系統 |
| 2 | 熱電偶 | (o~1 300℃ | 廉金屬熱電偶不低于1級賁金屬熱電偶不低于⒉級 | |
| 3 | 轉換開關 | 寄生電勢不大于1 pv |
7校準項目和校準方法
7.1?校準項目
外觀檢查、爐溫均勻度爐溫穩定度爐溫偏差及爐內最大溫差。
7.2外觀檢查
箱式爐的外形結構應完好,標牌內容(名稱、規格型號、使用溫度范圍、制造廠及出廠編號)應齊全,所配溫控器的外形結構應完好,說明功能的文字符號、數字和物理量代號等應符合相應的標準,控溫系統應工作正常。
用目測的方法進行檢查。接通電源,檢查箱式爐各部分的運行情況是否正常。
7.3校準方法?.
爐溫均勻度、爐溫穩定度、爐溫偏差和爐內最大溫差可以同時進行校準。
7.3.1標稱溫?度的選擇
根據客戶要求選擇實際的常用溫度,也可選擇箱式爐的最低工作溫度和最高工作溫度。
7.3.2測溫區的選擇
a)如果箱式爐以“工作區尺寸”作為設計參數,測溫區即為生產廠或客戶提供的工作區尺寸;

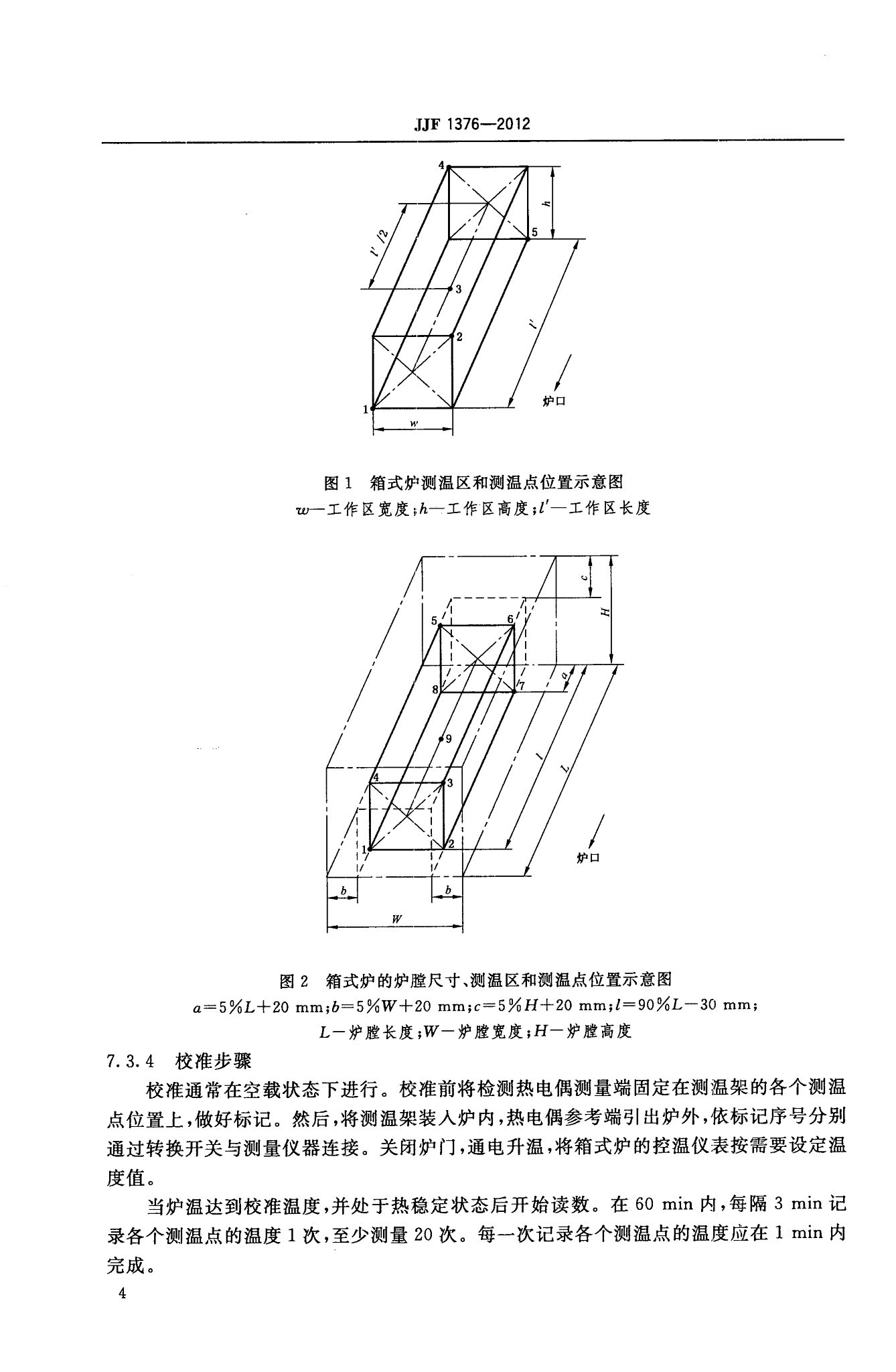

b)如果箱式爐以“爐膛尺寸”作為設計參數,測溫區可參照圖2(實線部分)所示長方體。
7.3.?3
測溫點的布置
a)容積不大于0.15?m3箱式爐測溫點的布置
根據箱式爐測溫區的尺寸,設計測溫架(可用耐高溫合金材料)的大小和形狀,確定
5個測溫點。將5個測溫點分別置于測溫區的中心點(作為監控點)和前下左.前上右及后上左、后下右四個端角上(如圖1:1.2.3.4、5?點)。
注:中心點是指測溫區的幾何中心。
b)容積大于0.15m3箱式爐測溫點的布置
根據箱式爐測溫區的尺寸,設計測溫架的大小和形狀,確定9個測溫點。將8個測溫點分別置于測溫區的八個端角上(如圖2:1.2.3.4.5.6.7、8點),另一個測溫點(作為監控點)置于距控溫?zé)犭娕紲y量端延伸方向不超過150mm處的測溫區內(如圖2:9點)。
