SGM 3000度高溫電爐屬于超高溫電爐，本超高溫電爐控溫采用雙色紅外測溫儀智能控制系統控溫。

?

一、3000度高溫電爐用途

該3000度高溫電爐主要用于超高溫?zé)o機材料，陶瓷材料，功能材料，高熔點氧化物，高溫金屬材料快速退火，特種超高溫材料的燒結實驗和研究。

二、工作原理

當交流電源輸入感應器時，在感應器中就形成了交變電磁場。交變電磁場的磁通穿過特殊的復合陶瓷材料時，由于電磁感應就在復合陶瓷材料內產生閉合的感應電流。這種電流稱之為渦流，渦流的強度與感應電勢的大小成正比，而與渦流回路的電抗成反比。由于復合陶瓷材料的電抗很小，渦流可達到很高的數值，因而在復合陶瓷材料內部產生很大的熱量，溫度隨之升高。

三：結構及特點：

1、工作原理：當交流電源輸入感應器時，在感應器中就形成了交變電磁場，交變電磁場的磁通穿過特殊的導磁材料時，由于電磁感應就在導磁材料內產生閉合的感應電流，這種電流稱之為渦流，渦流的強度與感應電勢的大小成正比，而與渦流回路的電抗成反比，由于石墨加熱體的電抗很小，渦流可達到很高的數值，因而在石墨加熱體內部產生很大的熱量，石墨加熱體的溫度隨之升高，石墨加熱體內樣品的溫度被加熱升高。

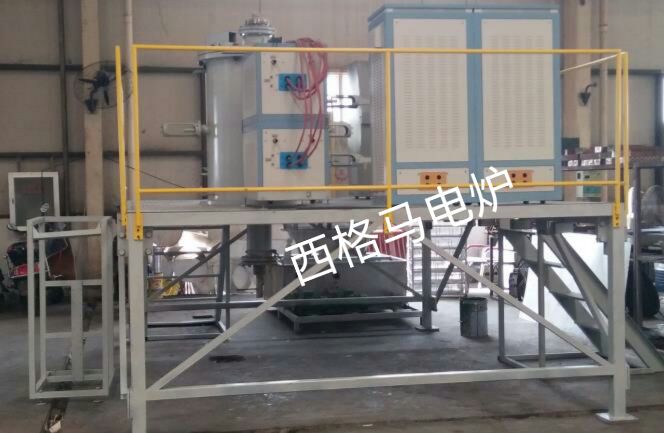

2、本高溫電爐由中頻電源控制柜和水冷卻系統位于爐體的下部，爐膛部分、石墨加熱體和感應電源位于爐體的上部，石墨加熱體和感應線圈位于爐膛的中間；真空系統位于爐體以外空間；還有智能溫控系統、紅外測溫儀、數據管理軟件，PC機等部分組成。
3、中頻電源?
采用IGBT中頻感應電源，工作平靜、操作容易、體型小、調節范圍大、節能顯著
4、整臺高溫電爐采用分體式結構、雙層不銹鋼外殼、爐膛部分、石墨加熱體和感應線圈部分在爐膛內。電源部分立設置在一個電控柜中，電控柜和爐體分開放置。
6、智能溫控系統
? ? 西格馬3000度高溫電爐采用國內設計的可編程50段控溫儀表，PID自整定功能，高精度完成測溫控溫過程，系統可按設定升溫曲線，選擇雷泰紅外測溫儀測溫測溫；具有自動控制和手動控制切換功能。
7、電氣控制系統
①?本超高溫電爐控溫，用一套雷泰雙色紅外測溫儀智能控制系統控溫。
②?自動化系統具有超溫、斷偶、過流和冷卻缺水報警及保護功能，確保系統的安全可靠運行。
8、水冷系統
①?采用開式水冷系統，閉式進水，敞開式水箱出水，進水管入口處設有備用水源接口；在進水管上安裝壓力繼電器，顯示進水壓力和作為缺水報警。
②?冷卻水進水壓力不得低于0.2MPa，要求用戶備有循環水裝置，同時應備有自來水備用水源，以備在緊急斷電情況下使用。
9、真空系統由擴旋片式真空泵、真空管道、真空閥門、真空壓力表等組成。

四、主要技術參數：

另外：接受異性高溫電爐定制

?

?

?

?
