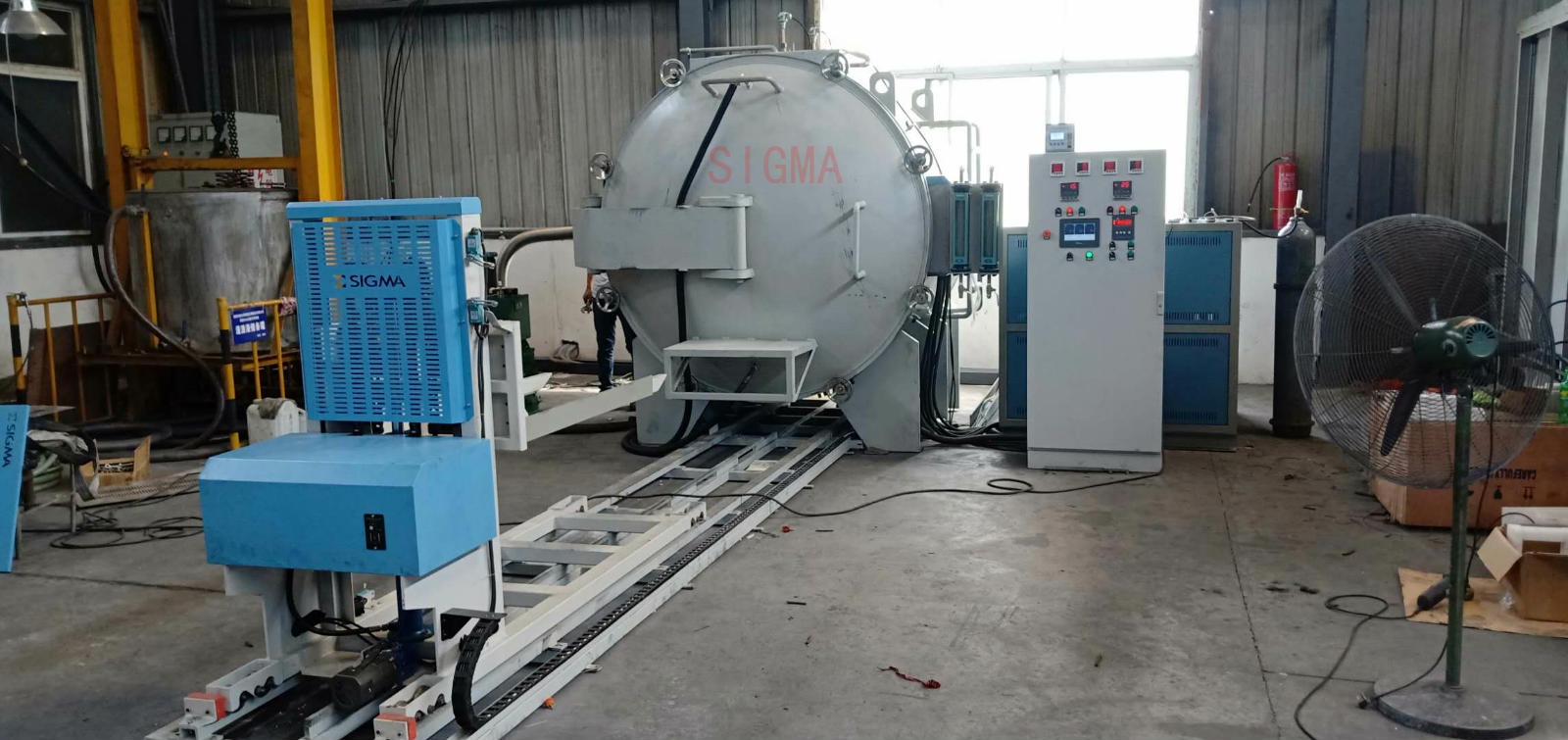

高溫真空燒結爐介紹：

高溫真空燒結爐是一種專用于高溫?zé)Y(jié)用途的高溫工業電爐，經過精密設計，嚴格制造。高溫真空燒結爐采用熱處理行業高標準、高質量的耐火材料、保溫材料、加熱材料，工作溫度1650℃。具有性能穩定，使用壽命長、升溫速度快、高效節能的點。主要供陶瓷、玻璃、琉璃、氮化硅、納米材料、氧化鋁燒結熱處理。

高溫真空燒結爐原理：

真空感應鎢燒結爐是在抽真空后充氫氣保護狀態下，利用中頻感應加熱的原理，使處于線圈內的鎢坩堝產生高溫，通過熱輻射傳導到工作上，適用于科研、軍工單位對難熔合金如鎢、鉬及其合金的粉末成型燒結。

高溫真空燒結爐使用范圍：

高溫真空燒結爐主要應用于金屬材料（如鉬、鎢、鈮，鉭等）、非金屬材料（如氧化鋁透明陶瓷、碳化硅、碳化硼等）、高溫合金材料的燒結工藝。針對特殊產品，方便用戶的使用，也可以設計成立式爐（上出料或下出料結構）。

高溫真空燒結爐用途：

用于金屬粉末制品、光電元件、硬質合金、磁性合金、陶瓷、粉體材料及其它稀有及難熔金屬材料的燒結，同時具備一定的脫蠟功能。

高溫真空燒結爐特點：

1 、控制采用計算機系統，預設多種工藝曲線，自動完成滲碳等工藝。

2 、 具有完善的報警系統，能有效的對設備提供保護。

3 、額定加熱溫度可達到℃，溫度均勻性可達到±5℃,控溫精度±1℃，

4 、低溫段和高溫段分別采用不同控溫元件進行控溫，自動切換。

高溫真空燒結爐型號選型參考

此系列真空燒結爐產品為研發型項目，可針對用戶的產品做出針對性很強的燒結爐設計方案。

可選型號有低溫?zé)Y(jié)爐和高溫?zé)Y(jié)。

型號:	有效區尺寸	裝爐量 (kg)	加熱材料	加熱功率 (kw)	額定溫度(℃)	溫度均勻性 (±℃)	極限真空度(Pa)	壓升率(Pa/h)
SGM.335	300×300×450	100	石墨	60	1300/	5	4×10-3	0.5
SGM.446	400×400×600	200	石墨	80	1300/	5	4×10-3	0.5
SGM.557	500×500×700	300	石墨	100	1300/	5	4×10-3	0.5
SGM.669	600×600×900	500	石墨	120	1300/	5	4×10-3	0.5
SGM.8812	800×800×1200	1000	石墨	210	1300/	5	4×10-3	0.5

?

高溫真空燒結爐操作使用流程：

　　1．中頻電源、真空爐爐體、感應圈之冷卻水源——蓄水池之水充滿，水中不得有雜質。

　　2．開動水泵，使其中頻電源，真空爐感應圈、爐體冷卻系統水循環正常，并調整水壓控制在規定值。

　　3．檢查真空泵電源系統，皮帶盤皮帶松緊，真空泵油是否位于油封觀察孔中線。檢查妥后，人工轉動真空泵皮帶盤，如無異常，可在關閉蝶閥的情況下，啟動真空泵。

　　4．檢查真空爐體內情況，要求真空爐體內一級衛生，感應圈絕緣良好，密封真空膠帶具有彈性，尺寸合格。

　　5．檢查真空爐體的杠桿手把啟動是否靈活。

　　6．檢查轉動式麥?zhǔn)险婵沼?jì)是否合乎要求。

　　7．檢查石墨坩堝，裝爐配件是否齊全。

　　8．在以上準備就緒后，接通電源，中頻電源合閘，按中頻啟動規則，試啟動變頻，成功后停止變頻，方可開爐。

　　9．真空爐體上蓋的觀察、測溫孔，每次開爐均需清潔處理，以便觀察和測溫。

　　10．裝爐時應根據不同燒結產品，采取相應裝爐方式。按有關材質裝爐規則裝盤，不得隨意更改。

　　11．為了保持恒溫，防止熱輻射，加熱坩堝上加二層碳纖維，再罩上隔熱屏。

　　12．墊好真空密封膠帶。

　　13．操作杠桿手把，轉動真空爐頂蓋與爐體密切重合，放下頂蓋，并鎖好固定螺母。

　　14．徐徐打開蝶閥，抽爐體空氣，至真空度達到規定值。

　　15．在真空度達到規定要求后，開始啟動變頻，調整中頻功率，按有關材質的燒結規定操作；升溫、保溫冷卻。

　　16．燒結完畢后，停止變頻，按停止變頻開關，逆變停止工作，斷開中頻電源分閘與斷開電源總閘。

　　17．從爐體觀察孔觀察爐膛發黑后，先關閉真空泵蝶閥與斷開真空泵電流，再接自來水繼續冷卻感應圈和爐體，設計 后停水泵。

　　18．中頻電壓750伏有觸電危險。在整個操作和檢查過程中，要注意操作安全，不要用手接觸中頻電柜。

　　19．在燒結過程中，隨時從爐體側面觀察孔觀察感應圈是否發生放弧現象，如發現異?，F(xiàn)象，應立即報告有關人員處理。

　　20．啟動真空蝶閥應緩慢，否則會因抽氣過急而冒油，帶來不良后果。

　　21．正確使用轉動式麥?zhǔn)险婵沼?jì)，否則會造成真空讀數誤差或因操作過急而使水銀溢出造成公害。

　　22．注意真空泵皮帶盤安全運行。

　　23．在墊真空密封膠帶，蓋爐體頂蓋時，注意防止壓手。

　　24．凡在真空條件下，容易揮發影響真空衛生，造成管道堵塞、真空泵臟化的工件或容器，不得入爐。

　　25．凡產品加有成型劑(如油或石蠟)，脫掉方可入爐燒結，否則會造成不良后果。26．全部燒結過程中，要注意水表壓力范圍和冷卻水循環，以免發生事故。

?

高溫真空燒結爐使用注意事項：

　　1、由于模具一般由用戶自備，模具材料基本上選用高純石墨，其耐壓極限為40MPa，建議用戶使用在30MPa以下比較安全，加壓前應計算模具上、下沖頭的面積，再換算成壓力，具體公式如下：系統允許加壓（噸）=上或下沖頭面積×30MPa

　　2、熱電偶為鎢錸型，使用過會發脆，不能接觸。如損壞應及時更換。

　　3、冬天應注意循環水的保暖問題，否則易發生水管爆裂。

　　4、使用后爐體應保持真空，因真空燒結爐爐內保溫層易受潮，保真空這樣下次抽真空會快些。

　　5、因設備較復雜，建議專人使用，專人負責，對新手嚴格實行用前培訓，用后檢查，操作使用要有記錄等設備使用規定。

　　6、本高溫真空熱壓爐也可當作真空燒結爐使用，用于真空燒結爐時注意，在爐內放置坩堝后，在蓋上保溫屏蓋后不要忘記再蓋其中間的小蓋。否則易燒損電爐。

　　7、操作前應做到清潔觀察窗玻璃，清潔爐內壁，觀察水壓情況，觀察爐內石墨是否有損壞，上電后觀察儀表顯示是否正常，測試液壓系統能否正常工作。

　　8、真空燒結爐使用一年后應將儀表后送計量部門進行校對。

?

真空燒結爐操作注意事項：

1、除了做實驗外，不要停留在真空燒結爐管區。

2、實驗工作完畢時，若無人繼續使用，請關特殊氣體，保留N2流動， 爐管保持在standby溫度，并查看是否有其它電源該關而沒有關，如:cleanhood燈光、煮酸用的小電爐或其它，請及時關掉。

處理HF時，請務必戴手套，如不小心碰到HF時，需要立刻沖水，用葡萄酸鈣加2%之水，揉擦傷處15'。

3、石英玻璃制品請小心使用，以免破裂，引起嚴重割傷。

4、避免吸入從真空燒結爐或處理槽所冒出之各種氣體。

5、氰化鉀(KCN)不可與酸類混置，因兩者可產生劇毒之KCN氣體。

6、一旦發現有妨礙安全之事物時，請立即通知有關人員(技術員等)。

7、請節約純水用量。

8、破晶片、濾紙、棉花棒.......等，請勿掉入清洗槽的底部排水孔，以免因排水不良造成地板漬水。

9、長短推桿之前端，在還沒使用到時，請朝上以免污染。

10、晶片進出真空燒結爐爐口時，承接boat的holder，請勿碰觸爐管口，以免污染爐管。

?

?
