SGM高溫碳管燒結爐是由洛陽西格馬高溫電爐研發生產的硅碳管電阻爐。碳管電阻爐可用于工業陶瓷、結構陶瓷、金屬陶瓷、硬質合金行業作為材料在氣氛和壓力條件下的燒結設備。

高溫碳管燒結爐由爐膛、電熱裝置、密封爐殼、真空系統、供電系統和控溫系統等組成。密封爐殼用碳鋼或不銹鋼焊成，可拆卸部件的接合面用真空密封材料密封。為防止?fàn)t殼受熱后變形和密封材料受熱變質，爐殼一般用水冷或氣冷降溫。爐膛位于密封爐殼內。爐膛真空度可達133×(10-2～10-4)Pa。爐內加熱系統可直接用電阻爐絲(如硅碳棒、石墨、鎢絲、鉬絲)通電加熱。根據爐溫,爐膛采用不同類型的加熱元件，1300度硅碳管電阻爐以硅碳管為加熱體,常用溫度達1300℃,石墨硅碳管采用石墨加熱，溫度可達度?？膳溲b自動澆注裝置和裝卸料的機械手等。真空系統主要由真空泵、真空閥門和真空計等組成。

洛陽西格馬生產的高溫碳管爐系列主要有保護氣氛箱式爐、保護氣氛碳管爐、保護氣氛管式爐，高溫氣氛碳管爐，碳管真空燒結爐，真空碳管爐、高溫碳管爐、石墨碳管爐、立式碳管爐、硅碳管電阻爐、高溫碳管燒結爐等等。

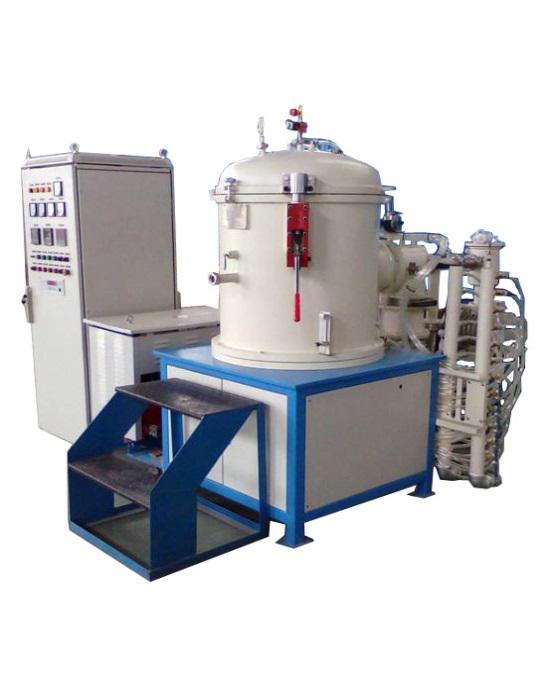

SGM真空碳管燒結爐

高真空碳管爐用途

什么是碳管爐？真空碳管爐又稱真空碳管燒結爐、碳管高溫爐。是用石墨作加熱元件的高溫、高真空電阻爐。額定工作溫度可達℃。本真空碳管爐系列廣泛應用于無機材料（如陶瓷密封件、碳化硅、氧化鋯、氧化鋅、二氧化鋁等）、及金屬材料（如硬質合金）在真空或保護氣氛中燒結制備，也可用于稀土元素及其氧化物的提純處理及藍寶石退火處理。同時也適用于大專院校、科研單位進行中試批量生產使用。

高真空碳管爐結構簡介

西格馬真空碳管爐為立式真空電爐，由爐蓋、爐體、爐底和真空機組及配套電器組成，爐殼內層是不銹鋼，外層是碳鋼，兩層之間通水冷卻。爐殼上設有抽氣口、觀察孔、自動進出熱電偶孔、保護氣氛進出口、防爆口、紅外孔等。加熱元件選用西格馬組合式石墨加熱元件，保溫層為碳?xì)旨笆珡?fù)合結構。

電爐真空系統采用油擴散泵及機械泵等，同時設有冷阱及閥門。真空系統還配有放氣閥、充氣閥，真空連接軟管采用不銹鋼金屬軟管。真空測量為復合真空計。可以通過PLC實現高底真空自動切換。

電爐控制柜采用西門子標準式，功率控制采用可控硅調壓器+大電流變壓器，溫度控制采用數顯智能程序控制儀。溫度測量采用鎢錸熱電偶及雙色紅外溫度傳感，電氣控制系統設有水路斷水欠壓、過流、超溫、等分類報警并切斷加熱電源的功能。

度真空碳管爐主要型號

電子調壓裝置

特的電子調壓裝置大大的提高了設備的可靠性，根據真空度的需要分別采用機械泵加分子泵或真空機組；真空碳管電阻爐設計可用于金屬材料的熱處理、高純石墨加熱；該爐特別適合科研單位的研制和小批量生產之用。
